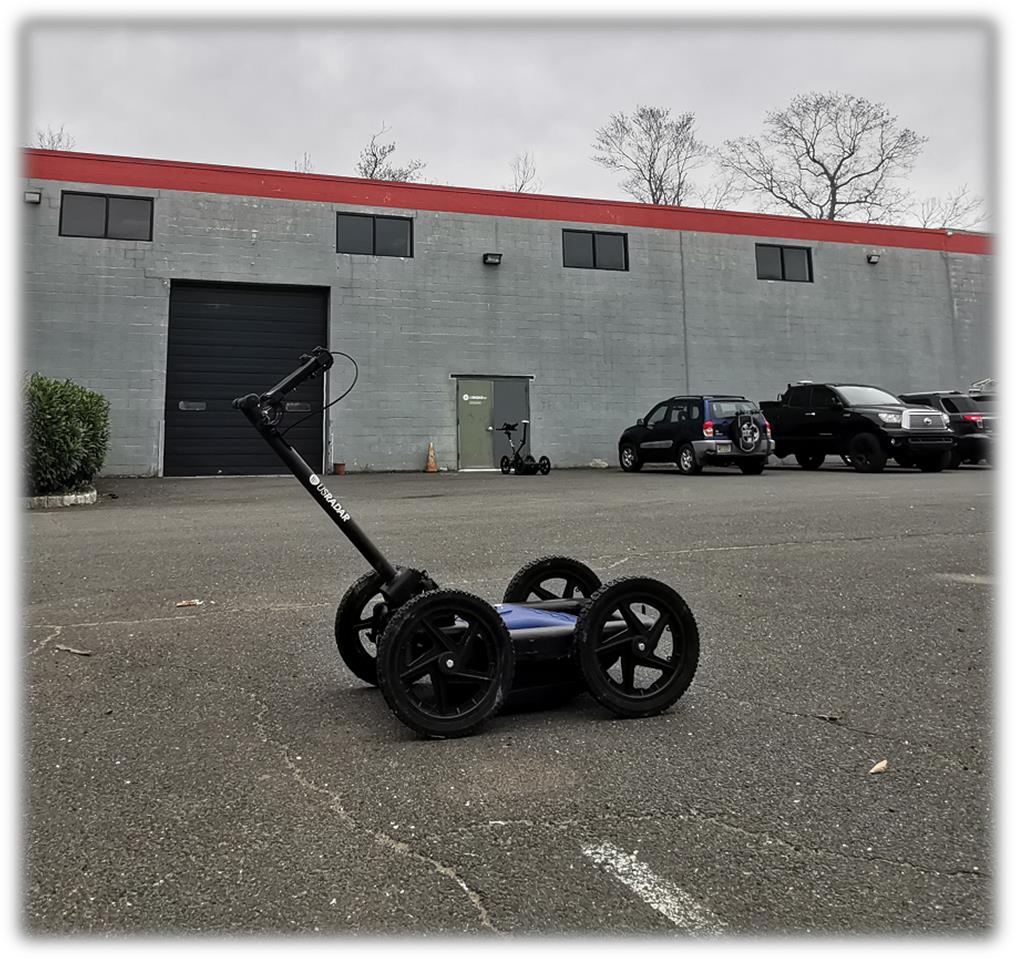

思迪UC25探地雷達，主頻天線250MHz，采用了步進超寬帶脈沖技術，綜合了脈沖雷達與頻率步進雷達的優勢，為使用者提供了非常卓越的分辨率與深度。同時，其先進的直接射頻采樣技術為使用者提供了更清晰、更直觀的波形圖像。

思迪UC25探地雷達，主頻天線250MHz，采用了步進超寬帶脈沖技術，綜合了脈沖雷達與頻率步進雷達的優勢，為使用者提供了非常卓越的分辨率與深度。同時，其先進的直接射頻采樣技術為使用者提供了更清晰、更直觀的波形圖像。更大探測深度，更高的分辨率，使得UC25可以被廣泛應用于地下公用管道設施等探測。




功能特色


自動增益
對于非專業操作人員來說，無需學習任何相關專業知識，開機后一鍵自動增益，UC25雷達系統會自動匹配當前工作環境，調整天線發射參數。

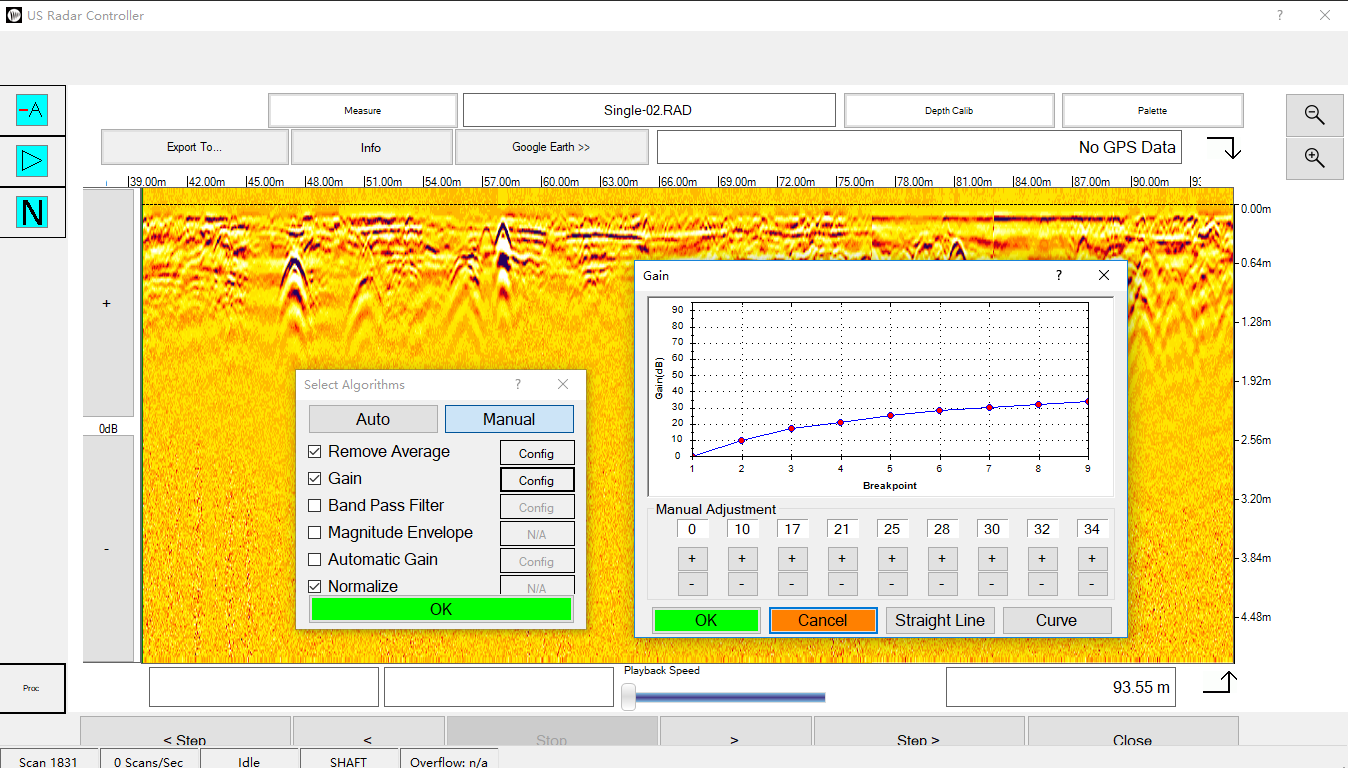

數據處理
UC25雷達系統可在獲得探測數據后，對波形數據進行不同算法處理，且不影響原始數據的儲存。方便操作人員對某一目標體進行更深入、細致地分析，以獲取更精準信息。

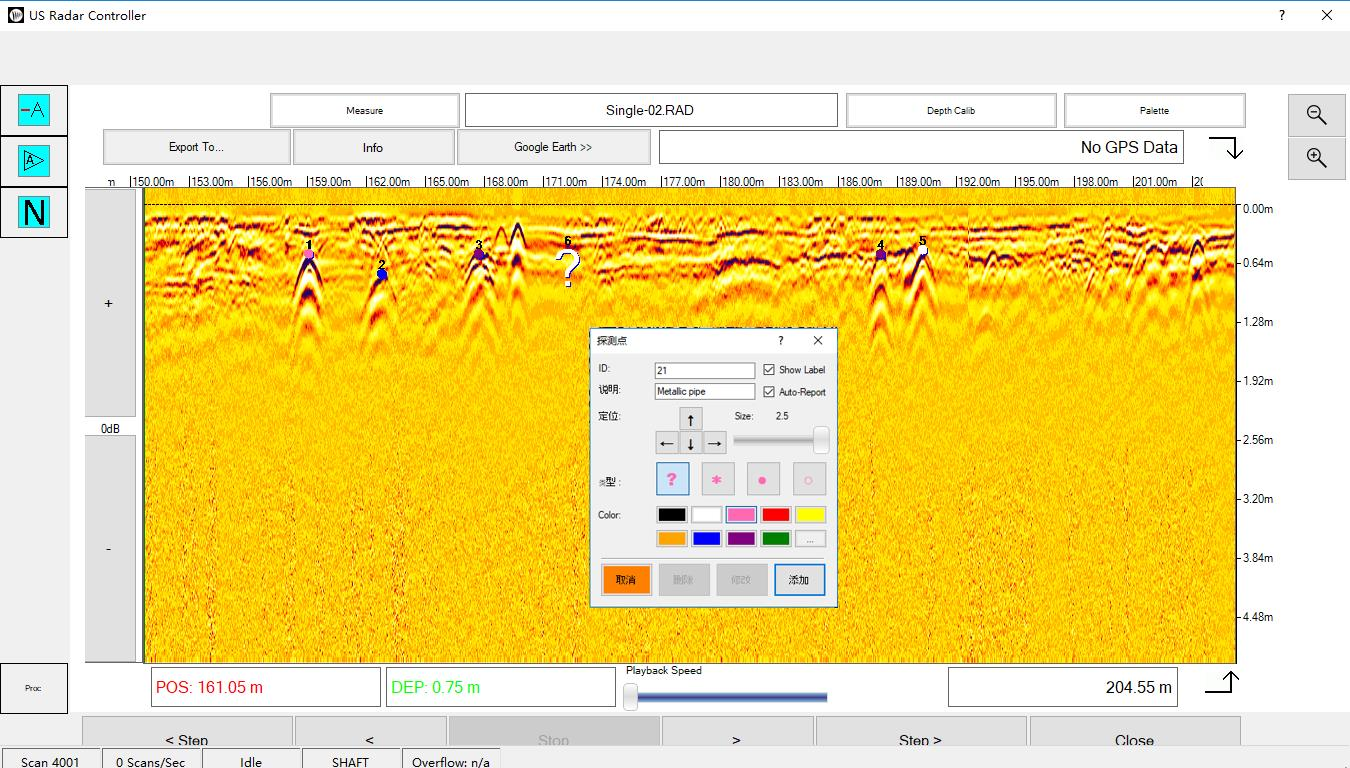

信息標識
UC25雷達系統可以在任何狀態下對探測數據進行標識，無需暫停、關閉或切換任何界面，直接增加探測點，可編輯點名、屬性說明、顏色、圖例尺寸等信息，方便區分不同目標體信息，極大提高了操作人員工作效率。

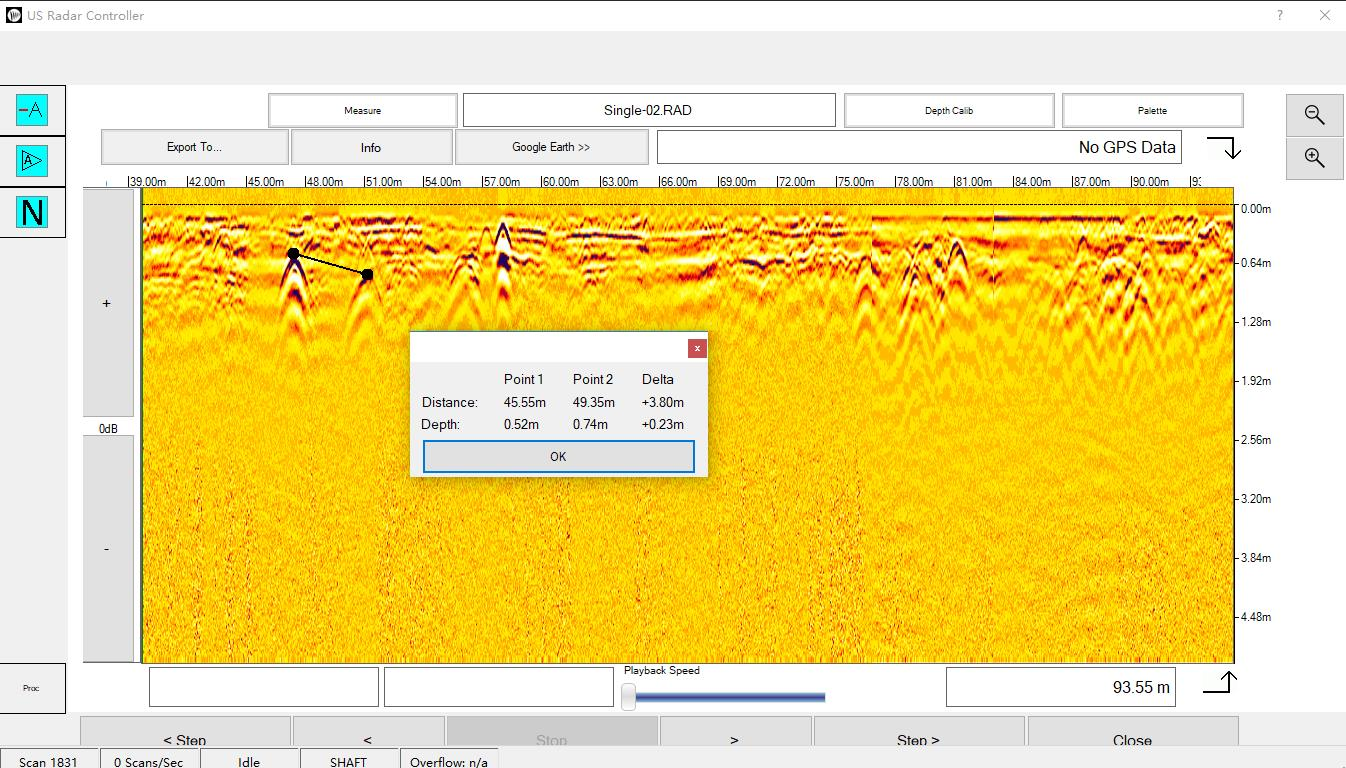

距離測算
UC25雷達系統可在獲得探測數據后，對圖中不同目標體進行深度、距離差異的測算，有利于操作人員現場分析不同目標體的相對狀態。

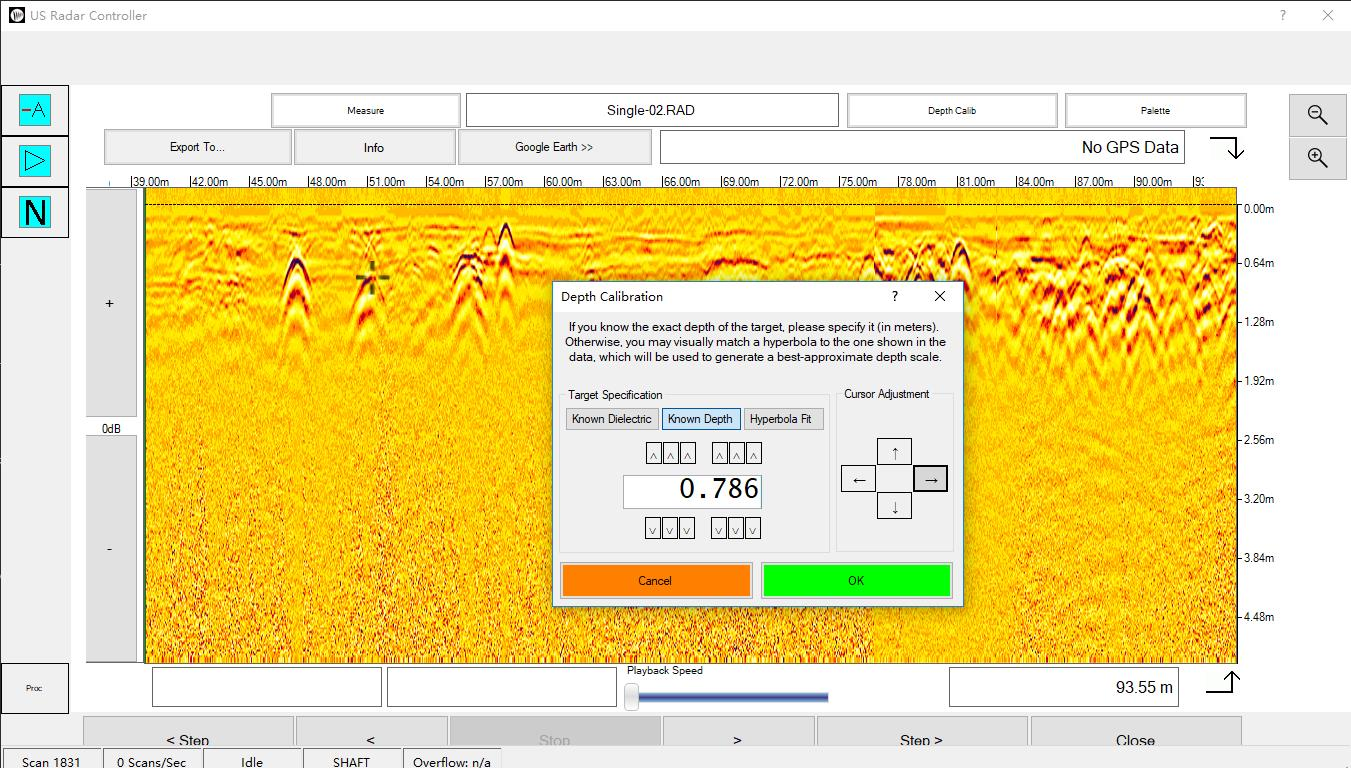

深度校準
UC25雷達系統可按客戶需求進行深度校準。在目標管道深度已知的現場，可通過對已知深度的目標管道進行探測后再進行反向校準，使同一現場后續探測精度更高。

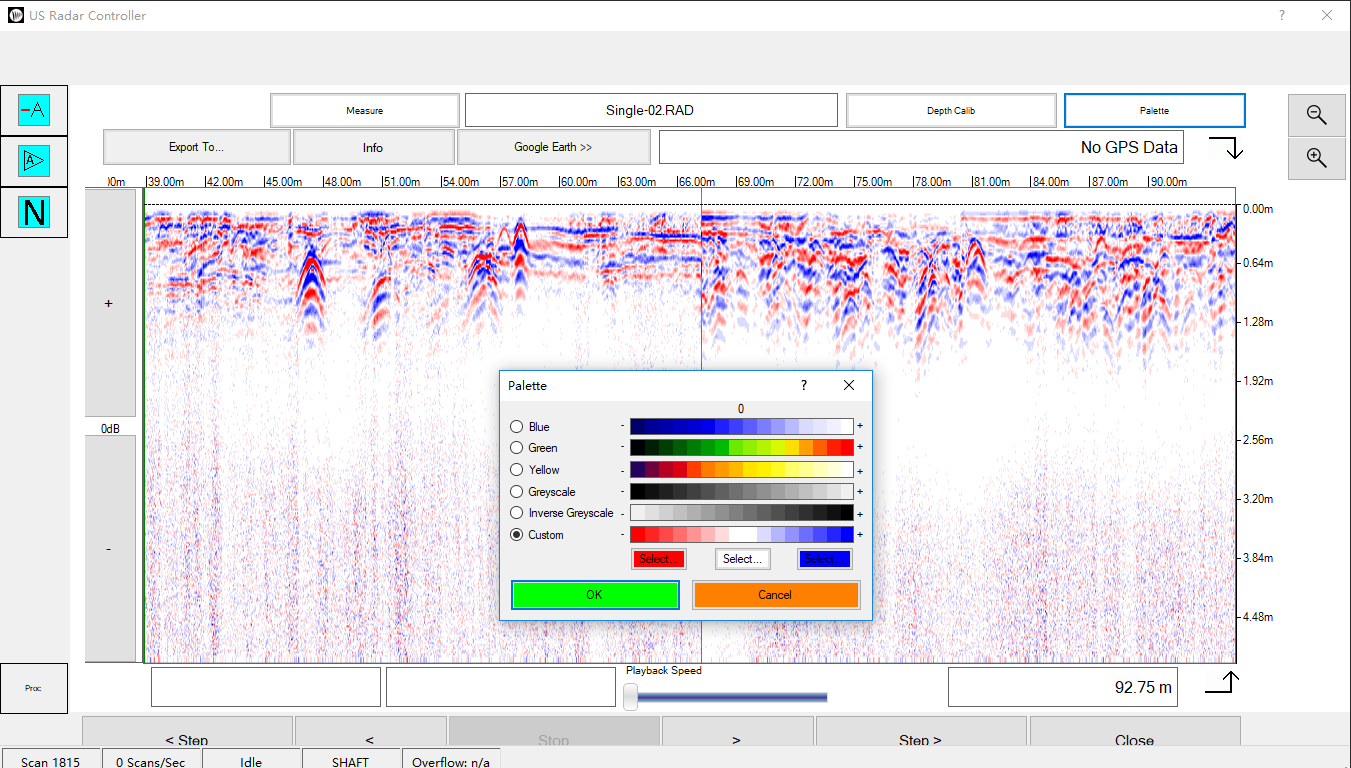

顏色模式
UC25雷達系統針對波形圖數據提供多種顏色模式，可適應不同使用者的習慣。同時也可自定義波形圖顯示顏色，極大地方便了不同操作者的習慣需求。

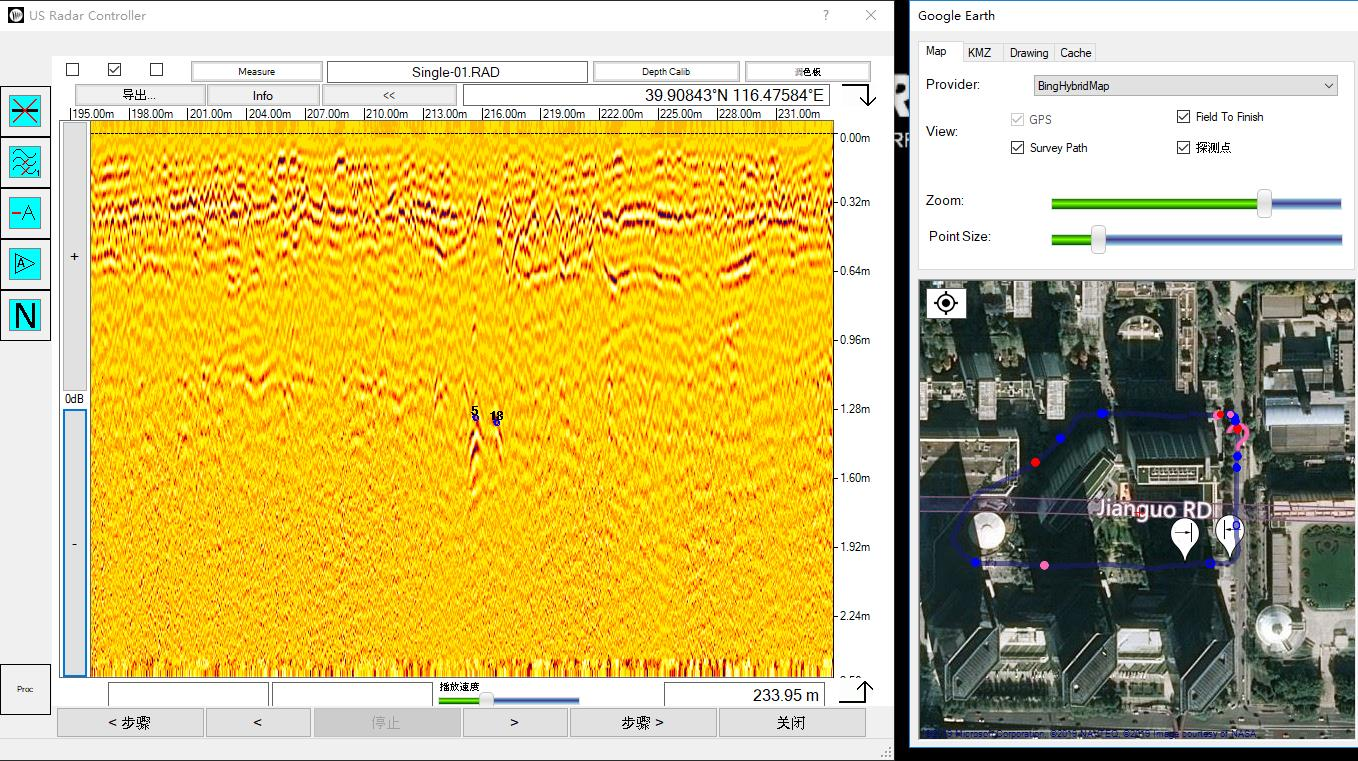

地圖展示
UC25雷達系統內置GPS模塊，精度在±1.5m，同時可連接外部高精度RTK等設備，能夠實時記錄雷達行進軌跡空間坐標，同時與波形數據進行同步匹配。

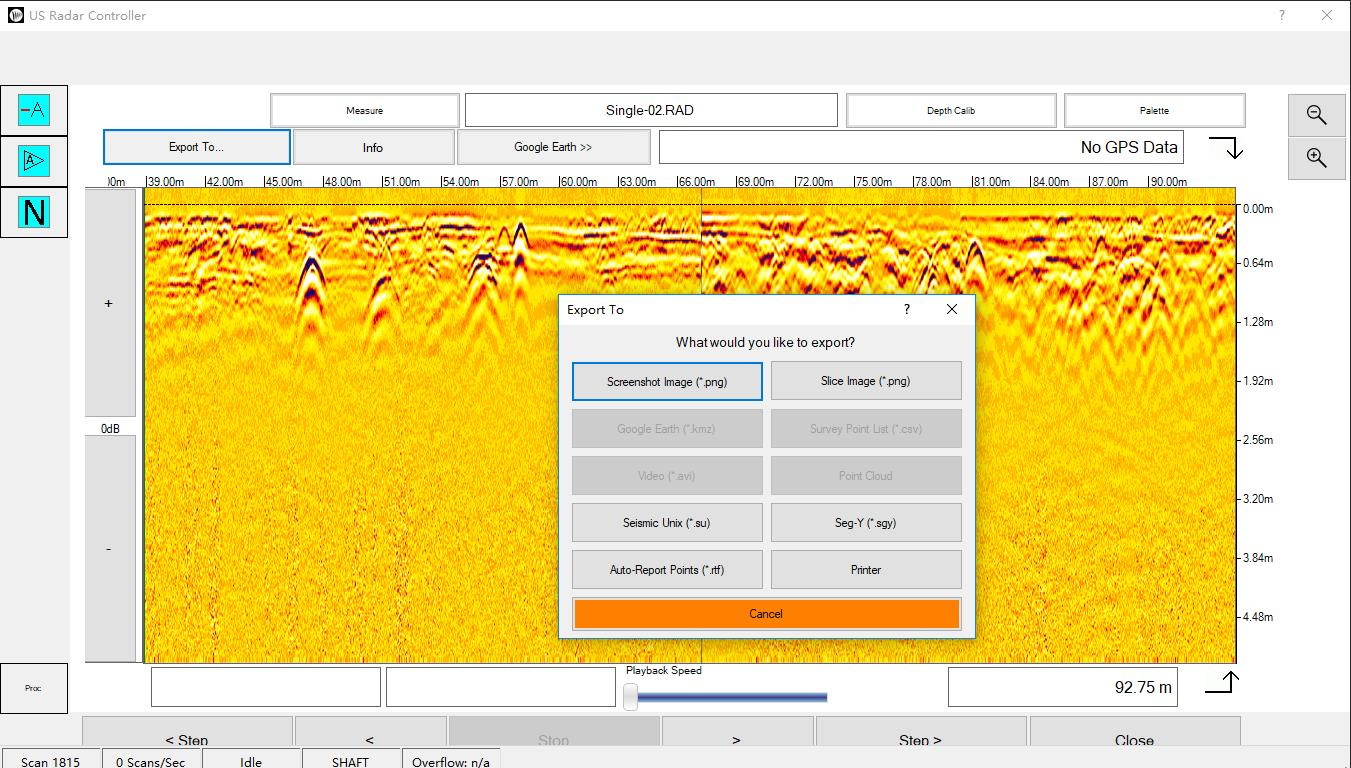

成果輸出
UC25雷達系統軟件可以對任意界面波形圖進行截圖保存或切片保存，方便操作人員行成報告圖片信息，同時可導出探測點列表等多種數據格式，如常用excel表格的csv格式，可在谷歌地圖上展示數據的kml格式等等，無需人工拼合坐標數據與目標點位深度數據，極大提高了工作效率。




數據樣例
圖1：多根管道在同一點位上下重疊，普通雷達容易漏測，只能獲取最上方管道信息。UC25雷達能清晰探測出每根管道的信息，提高了探測精準度，避免漏測。

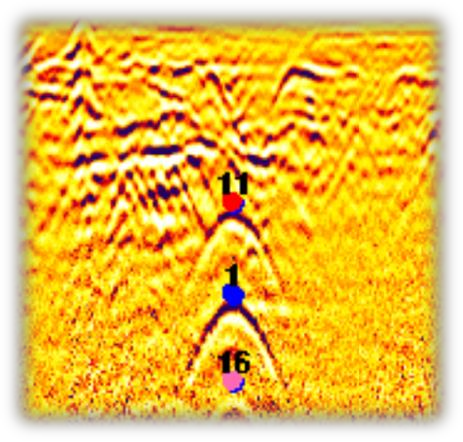

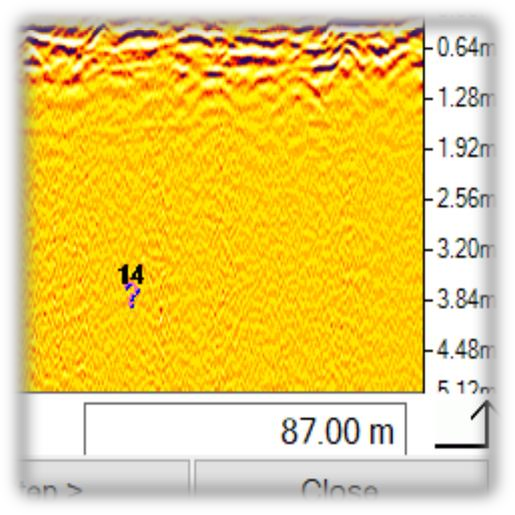

圖2：在深部，信號微弱地方，仍能獲取較明顯的管道反射信號，探測深度得到進一步提高。

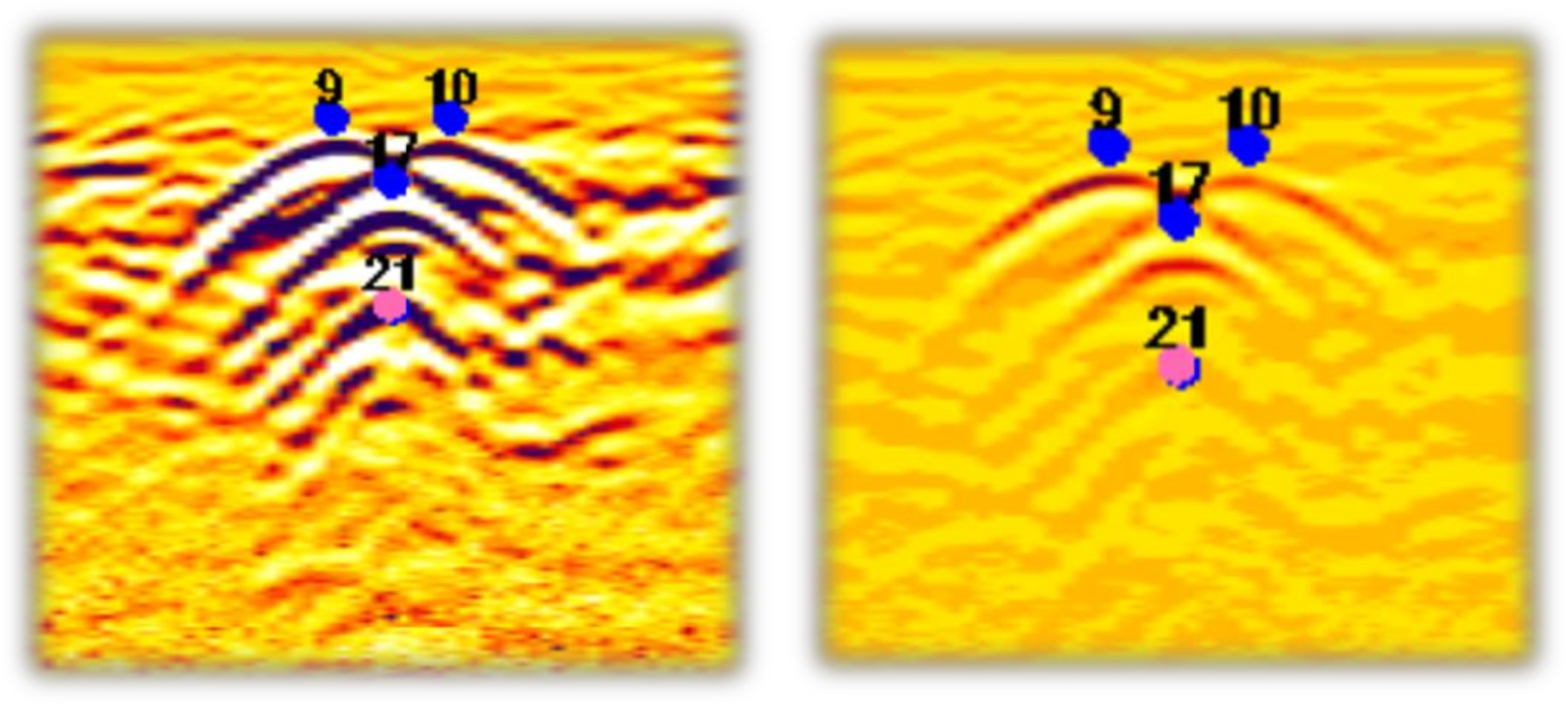

圖3-4：三根管道，2上1下，緊密重疊覆蓋，UC25雷達仍能清晰探測出來，通過軟件算法處理，獲得圖4更加直觀效果。

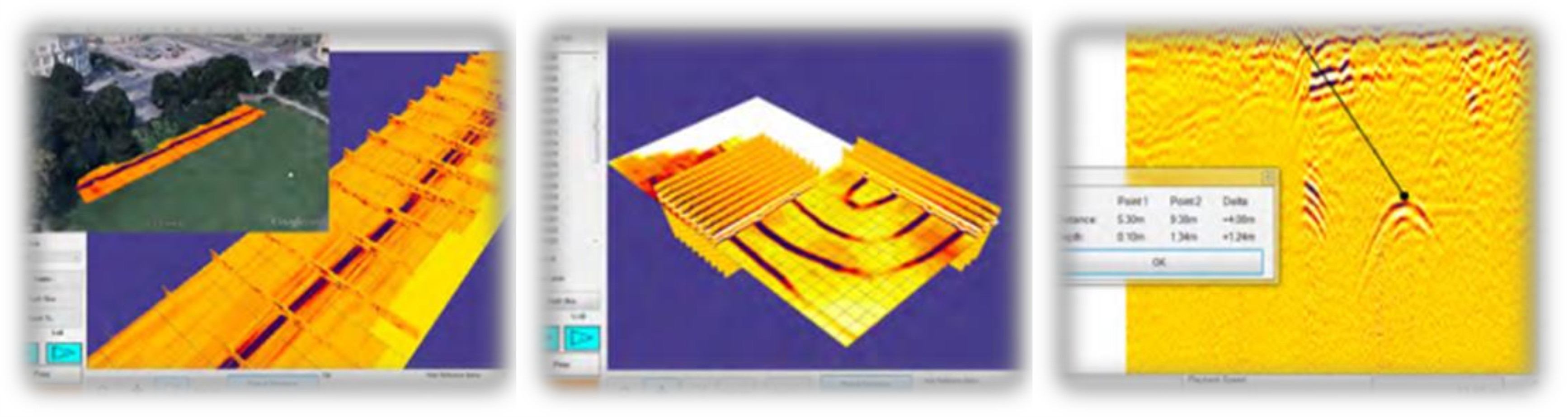

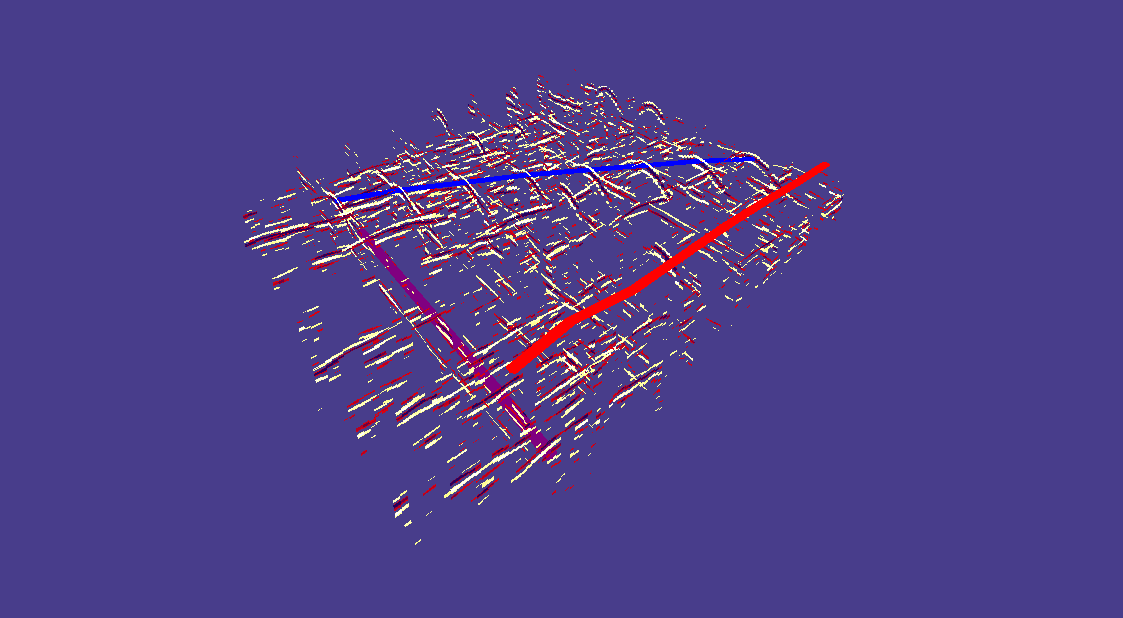

三維模擬
通過多道探測數據合并分析，可對所探測場地進行管道三維數據模擬，更加清晰、直觀表現出現場地下管線分布情況，幫助操作人員迅速熟悉現場。

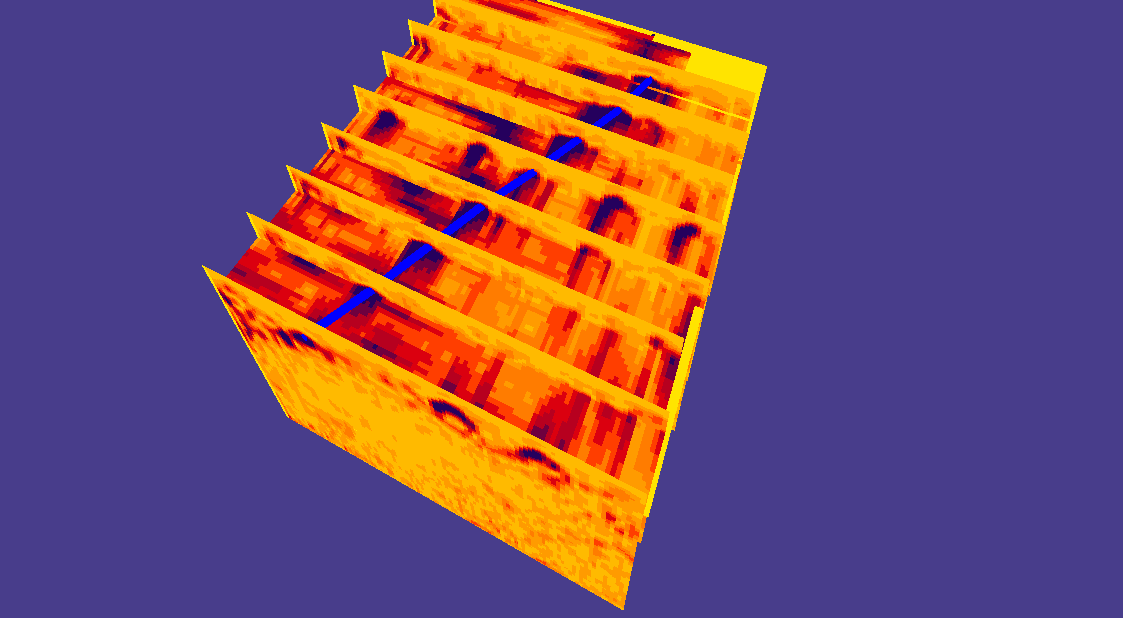

切片分析
在做三維模擬的同時，可對不同深度地層做切片分析，清晰展示不同深度地層的數據圖像。切片功能有利于操作人員從另一維度對現場做深入了解與分析。
